Produktivita: 5 500-60 000 m3/h
Technické vlastnosti
* Vysoká účinnost čištění vzduchu až 99,6 %.
* Možnost použití jak lokálně, tak v rámci centralizovaných sítí.
* Vysoký filtrační výkon při relativně malých celkových rozměrech.
* Zařízení je dodáváno se zásobníkem na prach a vzduchovým uzávěrem.
* Vyšší rychlost regenerace díky optimalizovaným geometrickým parametrům trysek a filtračních elementů.
* Použití spolehlivých komponentů evropské výroby.
* Jednoduchá a rychlá instalace, snadná údržba.
* Minimální spotřeba elektrické energie.
* Možnost instalace filtru na volném prostranství.
* Provoz při teplotě od -10 do +50 °C (pokud úprava vzduchu odpovídá technickým předpisům uvedeným v technickém listu výrobku).
* Možnost navrhnout zařízení pro provozní podmínky v zónách ATEX 21 a ATEX 22.
Recenze
Zaprášený vzduch proudí vstupní trubicí do stupně předběžného čištění cyklónového filtru a získává rotační spirálový pohyb.
Pod vlivem odstředivé síly jsou prachové částice přitlačovány ke stěnám, ztrácejí rychlost a valí se dolů do sběrného kužele.
Po dokončení předběžného stupně odlučování prachu (přibližně 75 %) proudí vyčištěný vzduch do druhého stupně čištění vzduchu,
do komory jemného čištění, kde jsou umístěny filtrační prvky. Vzduch prostupuje filtračním materiálem a proudí do komory čištěného vzduchu.
Vyčištěný vzduch je odváděn do atmosféry prostřednictvím odtahového ventilátoru. Hadice se automaticky čistí od prachu pomocí regeneračního systému (samočištění).
Prach oddělený od vzduchu se přivádí do sběrného kužele a přes vzduchovou uzávěru se vypouští zpět do technologického toku nebo do odpadní násypky.
Inovativní přístup k proudění vzduchu

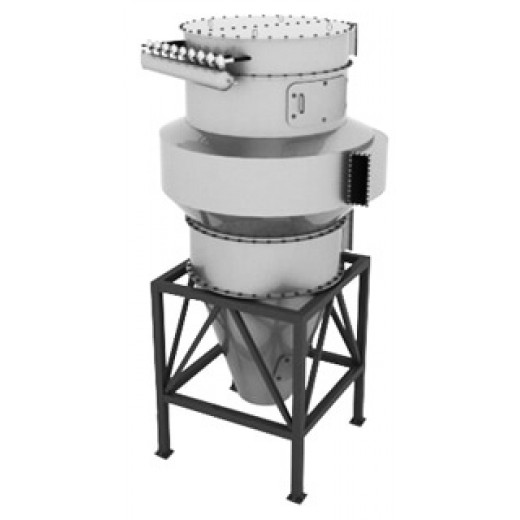

Při návrhu filtračního cyklonu Cal-JC použila společnost ATOMVENT k dosažení předseparace tangenciální vstup a modelování proudění vzduchu,
což znamená, že velké částice jsou odděleny od proudu vzduchu před průchodem filtračním médiem.
Oddělené hrubé částice se nedostanou k filtračním elementům, což snižuje prašnost, zvyšuje životnost filtru a umožňuje pracovat s vysokým zatížením prachem.
Pokročilé filtrační materiály

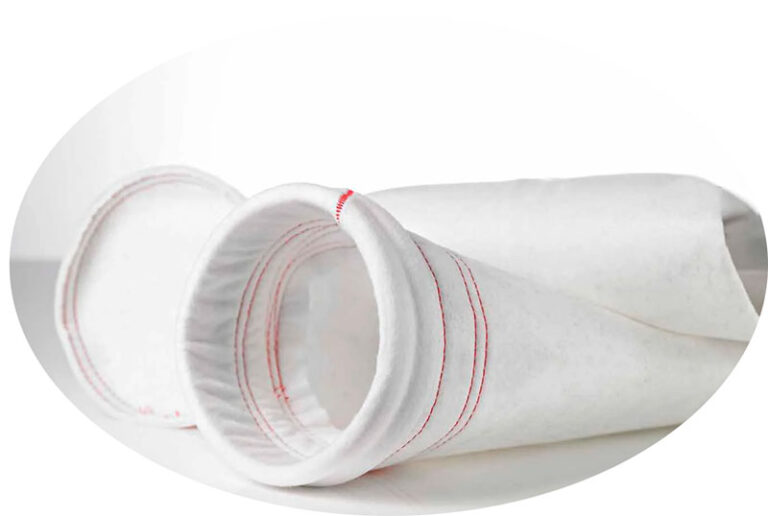

Vysoce kvalitní filtrační vložky filtrují všechny druhy prachu s účinností 99,99 %, čímž zajišťují
úroveň filtrace, která splňuje zákonné požadavky na maximální přípustné emise.
Regenerace filtračních elementů

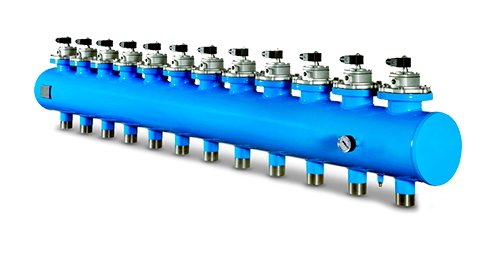

Systém regenerace filtračních elementů je klasicky navržen pro čištění pomocí pulzů stlačeného vzduchu.
Filtr je vybaven Venturiho trubicemi, které zajišťují rovnoměrné, o 50 % účinnější čištění filtračních elementů.
Filtr pracuje déle a soustavněji před výměnou filtračních elementů.
Řídicí jednotka

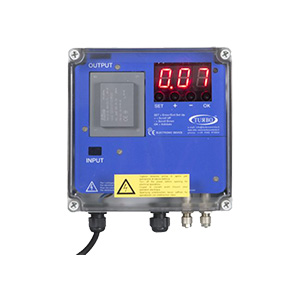

Filtr je vybaven regulátorem diferenčního tlaku, který v reálném čase monitoruje stupeň znečištění filtračních elementů.
 a aktivuje regenerační systém pouze v případě potřeby. Díky tomu sáčkové filtry ATOMVENT snižují spotřebu stlačeného vzduchu,
 což šetří energii a zajišťuje stabilnější provozní parametry systému pro zachytávání prachu.
Snadná údržba
Každý sáčkový filtr Gal-JC lze obsluhovat přes horní nebo boční servisní dvířka, což umožňuje větší flexibilitu při výběru místa instalace.
Díky servisní plošině a žebříkům je údržba sáčkového filtru snadná a zcela bezpečná.
Díky omezené servisní vzdálenosti od střechy lze do filtru instalovat samostatné filtrační rámy, což 2-3krát snižuje potřebný prostor pro výměnu filtračních elementů.
АТЕХ design
Pro bezpečný provoz při filtraci výbušného prachu jsou sáčkové filtry ATOMVENT k dispozici v nevýbušném provedení:
Tlakové odlehčení při výbuchu: Verze sáčkového filtru ATEX je vybavena panelem pro odvzdušnění při výbuchu, který při výbuchu prachu uvolní nadměrný tlak a plamen.
Bezplamenné odvzdušnění při výbuchu - filtr může být volitelně vybaven odlučovačem plamene pro filtraci vypouštěného plamene,
který umožňuje bezpečné uvolnění výbuchu i v interiéru.
Verze filtru ATEX je vybavena antistatickými filtračními prvky, uzemněna a všechny vnější součásti jsou Ex.
Tato opatření umožňují používat sáčkový filtr k filtraci výbušného prachu a instalovat jej v prostředí s výbušným prachem.
Pevnost konstrukce
Díky svému válcovému tvaru je cyklónový filtr Gal-JC vysoce odolný vůči podtlaku a lze jej použít v systémech sběru prachu s podtlakem až 20 000 Pa.
